好的沖壓產品，不只是設計得出來，更要能穩定製造

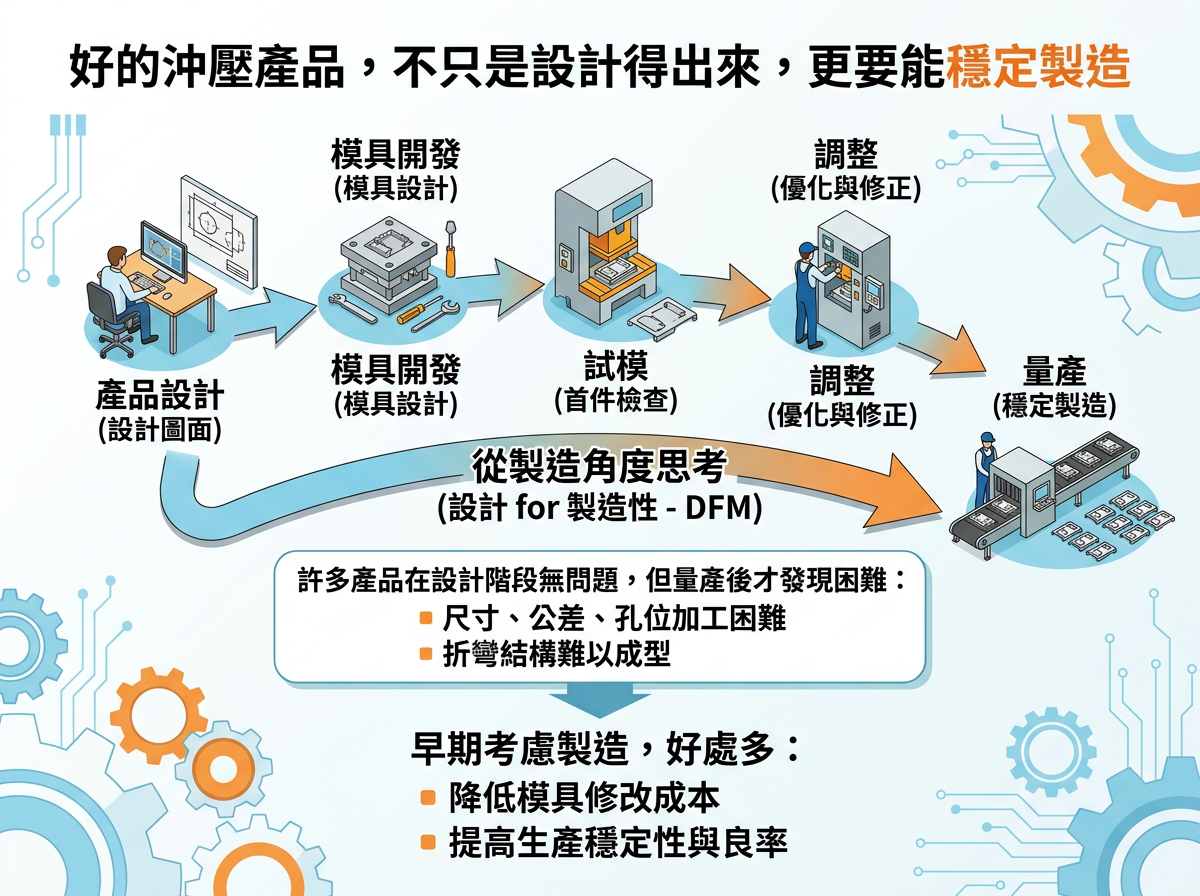

一個金屬零件從設計圖面走到正式量產，中間需要經過產品設計、模具開發、試模、調整與量產等階段。

很多產品在設計階段看起來沒有問題，但真正進入沖壓製造後，才發現尺寸、公差、孔位或折彎結構存在加工上的困難。

因此，產品設計時就從製造角度思考，可以降低後續修改模具與產品的成本。

以下是金屬沖壓產品設計時，值得特別注意的5個細節。

01｜材料厚度

金屬材料的厚度會影響沖壓成形、產品強度及後續加工。

常見金屬材料包括：

• 不鏽鋼
• 鐵材
• 鋁材
• 銅材

不同材料的延展性、強度與加工特性不同，因此不能只根據產品外觀決定材料厚度。

在產品開發初期，應同時考慮：

產品功能＋材料特性＋沖壓方式。

02｜孔洞與孔距設計

金屬沖壓產品經常需要沖孔，但孔徑、孔距以及孔洞與產品邊緣的距離，都可能影響沖壓加工。

如果孔洞位置過於接近產品邊緣，可能造成成形後的變形或影響產品強度。

因此，在設計孔位時，不只是考慮「能不能放下」，還需要從模具與沖壓製程角度進行評估。

03｜折彎與成形結構

需要折彎或立體成形的產品，比單純平面沖壓更加複雜。

設計時需要考慮：

• 折彎位置
• 折彎角度
• 材料厚度
• 成形方向
• 模具結構

如果產品設計沒有充分考慮材料的成形特性，量產時可能產生變形、裂痕或尺寸偏差。

04｜產品公差

「尺寸越精密越好」並不一定是最佳設計。

如果所有尺寸都設定非常嚴格的公差，不僅可能提高模具與加工難度，也可能增加產品製造成本。

因此，建議將產品尺寸區分為：

關鍵尺寸
影響產品功能及組裝。

一般尺寸
對產品功能影響較小。

透過合理的公差設定，可以在產品品質與製造成本之間取得平衡。

05｜後續加工需求

產品設計時，也不要只考慮沖壓本身。

如果產品後續還需要：

• 鑽孔
• 攻牙
• 研磨
• 去毛邊
• 雷射雕刻
• 組裝

就應該在設計階段一併納入考量。

從設計階段降低製造風險

一個好的金屬沖壓產品設計，應該同時考慮：

產品功能 → 材料 → 模具 → 沖壓 → 後加工 → 量產

耀德工業在模具開發與金屬沖壓製造過程中，可依產品圖面與加工需求進行製程討論。

好的產品設計，不只滿足使用需求，也應該符合製造需求。

如果您正在開發新的金屬零件，歡迎提供產品圖面，與耀德討論適合的加工方式。
